Perfilado de sección

    • El curso llega a su fin con la realización transversal de documentación gráfica en formato DIN-A0, así como una maqueta en formato DIN-A1. La elección de formatos de gran tamaño responde al interés por que el alumno no se quede en el mundo de las ideas o las intenciones, sino que, y también en la línea de situarle en esa posición poco confortable, esté obligado a introducir una alta definición material reforzando el carácter técnico de los documentos. Así, han de introducir detalles constructivos presentes en el libro de la asignatura ”Unusual Atlas of construction details” . Udd 19 assignment 2013-2014, contenido en la bibliografía adjunta con el objeto de alcanzar tales objetivos. La realización de la maqueta de manera simultánea al desarrollo de plantas y secciones responde a la intención por un lado, de que el alumnado sea capaz de desarrollar en todas las vertientes del proyecto toda la información planimétrica contenida en las cartografías emuladas, así como la resolución de los posibles problemas encontrados con la ayuda de un modelo tridimensional, entendiendo además que maqueta, planta y sección, son instrumentos sobre los que trabajar, deschando cualquier intencionalidad finalista. Especial interés se ha de mostrar tanto al emplazamiento como a las relaciones con los vecinos, con el objeto del desarrollo de una actividad que permita aprovechar sinergias que resulten en potenciar los respectivos proyectos.



      The course ends up with the transversal elaboration of graphic documentation in DIN-A0 format, as well as a DIN-A1 size model. Choosing big format documents is due to encourage participants to introduce a highly precise constructive detail, reinforcing technique character of presented work. Participants have to introduce construction details contained in the book:”Unusual Atlas of construction details”. Udd 19 assignment 2013-2014, as detailed in bibliography. Model is made together with floorplan and section, in order to help students to spatially understand the design which is being developed. The three documents, are working material, they are not to be thought as final documents. Furthermore, special interest has to be shown concerning relations with other teams, in order to implement activities which may lead to benefit from synergies between both designs.





      Plantas / Floorplans
      Alvaro Parra_Planta


      Planta / Floorplan (Álvaro Parra)

      Andrea Benavides_Planta


      Planta / Floorplan (Andrea Benavides)

      Berta Gutierrez_planta

      Planta / Floorplan (Berta Gutiérrez)

      Clara Dios_Proyecto

      Axonométrica / Axonometry (Clara Dios)

      Diana Mera_Planta

      Planta / Floorplan (Diana Mera)

      Elena Juarros_Planta

      Planta / Floorplan (Elena Juarros)

      Juan Escudero_Planta

      Planta / Floorplan (Juan Escudero)

      Luisa Rodriguez_Planta

      Planta / Floorplan (Luisa Rodríguez)

      Policarpo del Canto_Proyecto2

      Axonométrica / Axonometry (Policarpo del Canto)

      Sabrina Ruiz_Axonometrica

      Axonométrica / Axonometry (Sabrina Ruiz)



      Secciones / Sections

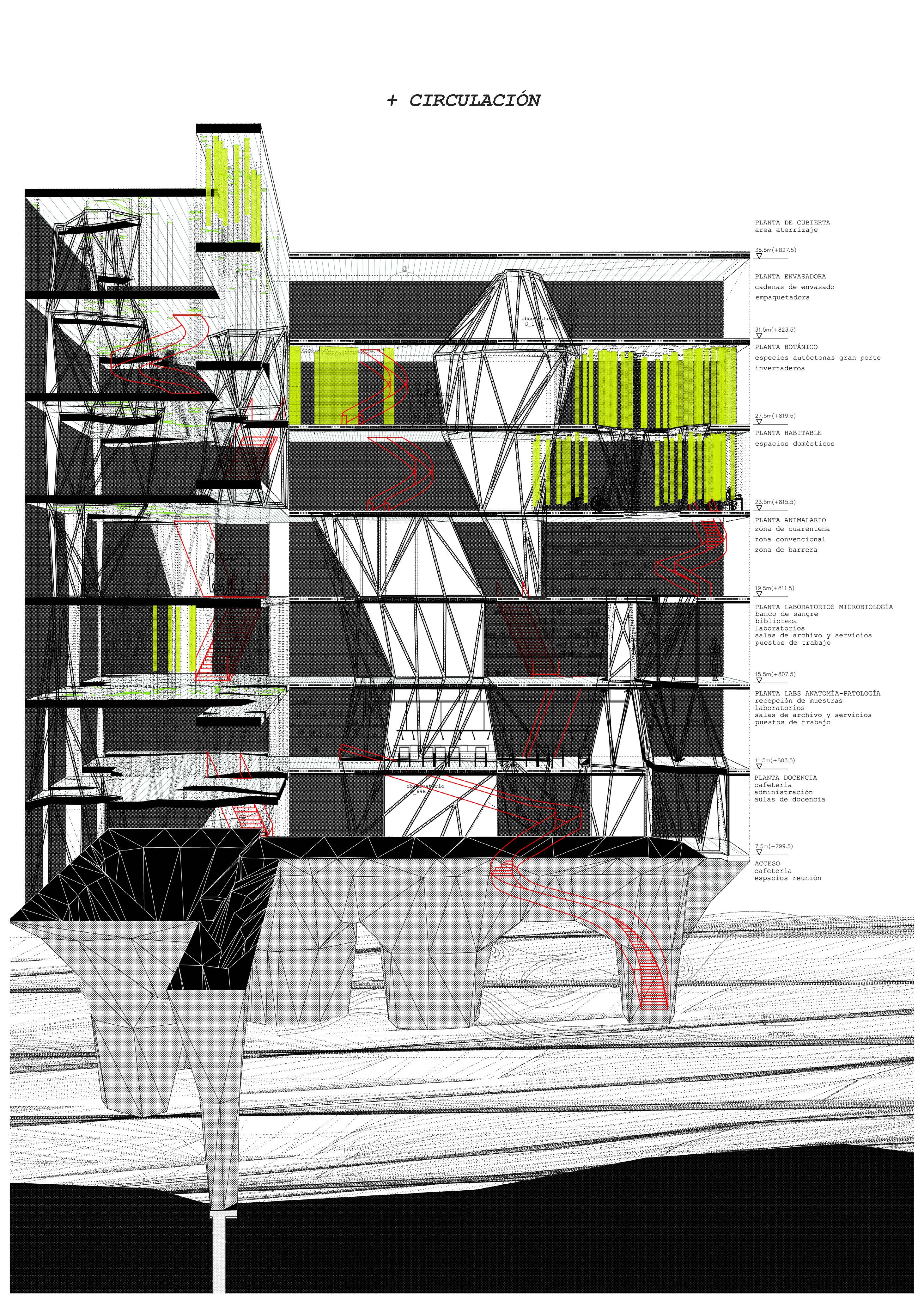

      Clara Dios_Seccion


      Sección / Section (Clara Dios)

      Elena Juarros_Seccion


      Sección / Section (Elena Juarros)

      Juan Escudero_Seccion

      Sección / Section (Juan Escudero)

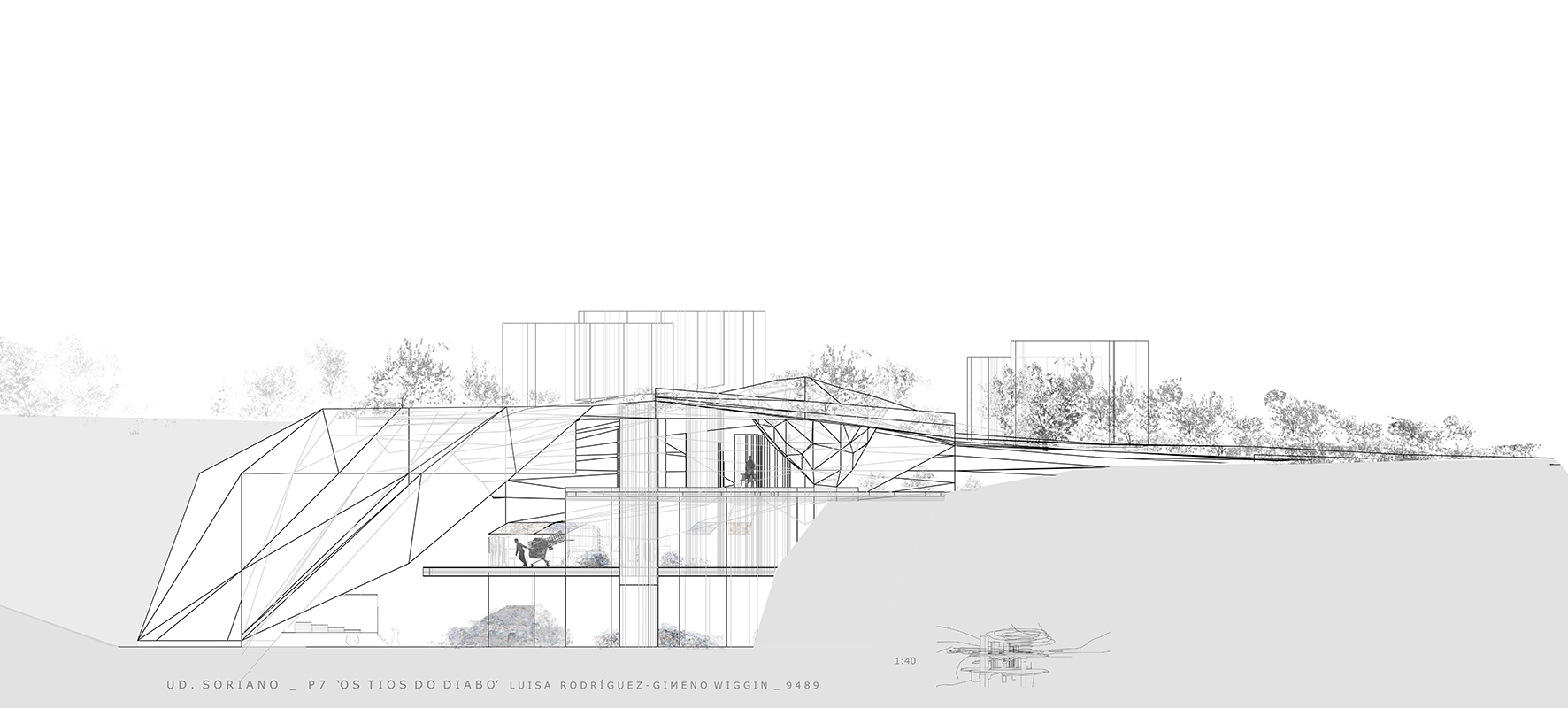

      Luisa Rodriguez_Seccion

      Sección / Section (Luisa Rodríguez)

      Sabrina Ruiz_Seccion

      Sección / Section (Sabrina Ruiz)



      Maquetas finales / Final models
      Andrea Benavides_Maqueta


      Maqueta / Model (Andrea Benavides)

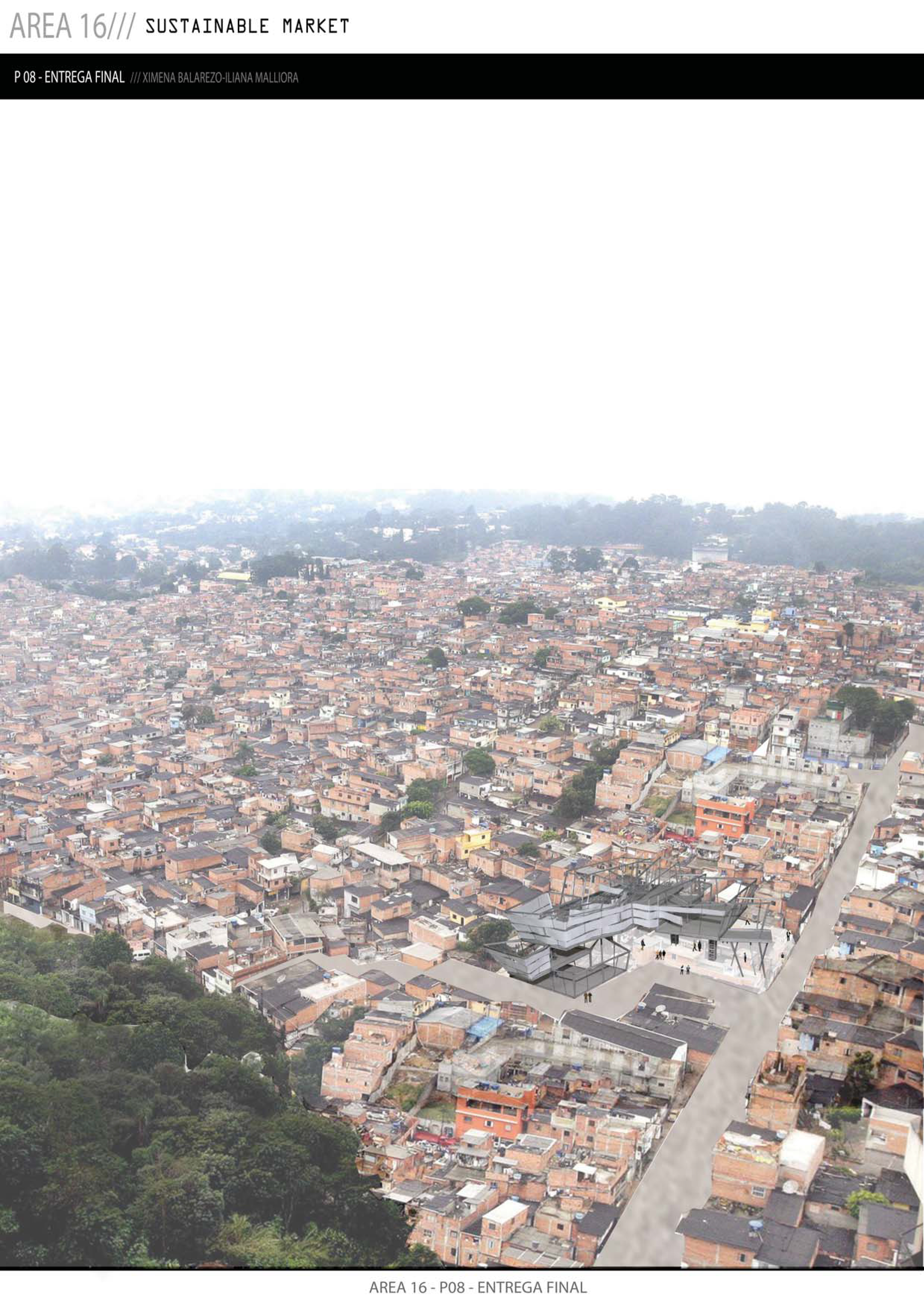

      BALAREZO_XIMENA


      Maqueta / Model (Ximena Balarezo)

      Elena Juarros_Maqueta

      Maqueta / Model (Elena Juarros)

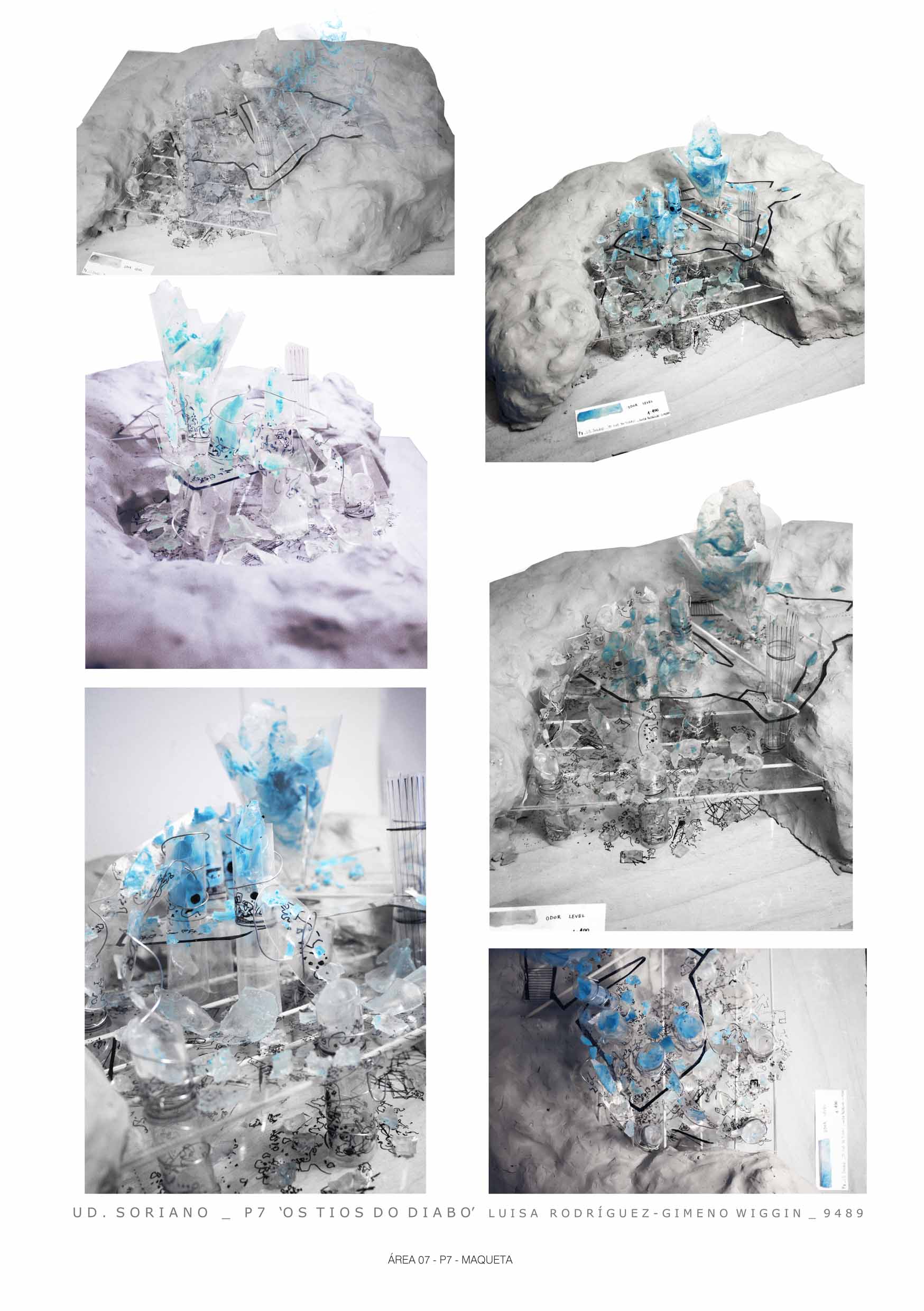

      Luisa Rodriguez_Maqueta

      Maqueta / Model (Luisa Rodríguez)

      Policarpio del Canto_Maqueta 01

      Maqueta / Model (Policarpo del Canto)
