Material para el curso
Dispositivos actuadores
En el curso se te enseñará a hacer un actuador básico, llamado actuador de enchufe, pero se te propondrá que realices por tu cuenta otros dos actuadores: de iluminación y de persiana.
El hardware necesario para el actuador de enchufe es:
- Un microcontrolador Wemos D1 Mini
- Una placa de montaje
- Relé D1 mini
En un actuador de iluminación, además de los componentes del actuador de enchufe, se necesita:
- Un pulsador
- Una resistencia de entre 1kΩ y 5kΩ
Un actuador de persiana tendría dos relés y dos pulsadores, por tanto, además de los componentes del actuador de enchufe, se necesita:
- Otro Relé D1 mini
- Dos pulsadores
- Dos resistencias de entre 1kΩ y 5kΩ
Dispositivo sensor
En este curso aprenderás a realizar un sensor que mide la temperatura y la humedad. Para ello necesitas:
- Un microcontrolador de la familia esp8266
- Una placa de montaje
- Un sensor DHT11
Podrás sacar más provecho al último módulo del curso si dispones de varios sensores.
Material común para los dispositivos actuares y sensores
- Un cable USB para conectar el microcontrolador al ordenador.
- Una fuente de alimentación de 5V con conector micro USB
- Cables Dupon macho-macho para conectar componentes de colores variados
Centro de control
El software del centro de control se instalará sobre un ordenador de placa única llamado Raspberry Pi. Puede usarse cualquier modelo de Raspberry Pi con cualquier cantidad de memoria. El hardware completo para usar este ordenador, además de la propia Raspberry Pi, es:
- Fuente de alimentación de 5V con conector micro USB B para los modelos anteriores al 4 y con micro USB C para los modelos 4 o 5
- Tarjeta de memoria micro SD de al menos 16 GB, a ser posible con la etiqueta Endurance
- Un cable HDMI para conectarla a un monitor o televisión durante la instalación. El modelo 4 requiere que uno de los conectores del cable sea micro HDMI.
- Una carcasa (opcional)
Si no puedes conseguir una Raspberry Pi, puedes hacer el curso usando la máquina virtual que se te proporcionará en el módulo 3.
Información de los componentes
Microcontrolador
En este curso se usarán placas de desarrollo (también llamadas módulos o kit de desarrollo) que tengan un microcontrolador esp8266. Existen varios fabricantes y modelos de este tipo de placas, como son las NodeMcu o las Wemos, entre otros. En este curso se os propone que uséis la placa Wemos D1 Mini porque se le puede acoplar un relé hecho expresamente para esta placa, ocupando el conjunto (placa y relé) menos espacio.
Si ya tienes otra placa de desarrollo esp8266 o prefieres la de otro fabricante, no hay ningún problema, asumiendo que el conjunto (placa y relé) podrá ocuparte más espacio.
Ten en cuenta que las placas Wemos D1 Mini traen los conectores sin soldar, por lo que para usarla tendrás que soldarlos. En cambio, otros fabricantes de placas esp8266 las venden con los conectores ya soldados, por lo que este puede ser un factor decisivo para elegirlas si no dispones de soldador.
La página de referencia de la placa la placa Wemos D1 Mini es esta. La puedes comprar en la tienda de Aliexpress que tiene este fabricante, o bien en otras tiendas tanto físicas de electrónica como on-line, por ejemplo en Amazon.
La desventaja de esta placa es que hay que soldar los pines para poderla conectar a una placa de montaje. Si te interesa una placa de desarrollo basada en el ESP8266 (o el ESP32) con los pines soldados, puedes buscar en internet y encontrarás muchos fabricantes que las hacen, si bien el precio puede subir a 10-15€.
Relé
Existen muchos modelos de relés que se pueden usar con una placa esp8266, que son los mismos que se usan con Arduino. En este curso os recomendamos el relé D1 mini porque está pensado para una placa Wemos D1 Mini de forma que se puede conectar encima de esta y ocupar poco espacio. Al igual que placa Wemos D1 Mini, este relé se vende con los conectores sin soldar. En el caso de no poder soldar puedes usar cualquier otro relé que sea compatible con Arduino (alimentado por 5V).
La página de referencia del relé D1 Mini es esta. La puedes comprar en la tiende de Aliexpress que tiene este fabricante, o bien en otras tiendas tanto físicas de electrónica como on-line, por ejemplo en Amazon.
Sensor DHT11
Este es un sensor que mide la temperatura y la humedad muy básico.
Existe otra versión de nombre DHT22 con mejores prestaciones.
Se venden de forma aislada o integradas en un circuito impreso. Estos últimos son los más cómodos de usar porque no necesitan componentes adicionales. En cambio los aislados se deben conectar con una resistencia de 10K entre Vcc y el Pin Output.
Estos sensores se venden en cualquier tienda de electrónica tanto física como on-line.
Cable para conectar el microcontrolador al ordenador
El cable debe ser USB, donde un extremo es un conector tipo A macho y el otro extremo un conector micro USB B. Es el mismo tipo de cable que sirven para conectar un teléfono al ordenador.
No necesitas un cable por cada dispositivo que realices, pues normalmente estarás programando un solo dispositivo y por tanto usarás un cable para conectarlo al ordenador. Pero si quieres mantener encendidos varios dispositivos, necesitarás un cable para cada uno con el fin de darles corriente desde el ordenador. La alternativa natural es que los dispositivos, una vez programados, les des corriente con una fuente de alimentación de 5V que tenga un conectro micro USB, como la que usa para cargar el teléfono.

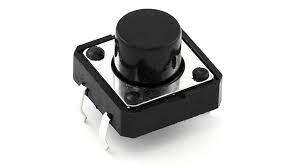

Pulsador
Hay infinidad de modelos de pulsadores que pueden servir para realizar los actuadores de este curso. Busca en internet pulsador arduino y cualquiera de ellos te vale.
Los pulsadores se venden en cualquier tienda de electrónica tanto física como on-line.
Placa de montaje
También llamadas protoboard, sirven para conectar componentes
electrónicos, en nuestro caso el microcontrolador, el pulsador, la resistencia, el sensor, etc.
Puedes usar una placa pequeña en la que te quepa el microcontrolador y el resto de los componentes de un actuador o sensor, o bien una placa grande en la que puedas montar varios actuadores y/o sensores.
Estas placas se venden en cualquier tienda de electrónica tanto física como on-line.
Cables Dupon macho-macho
Sirven para conectar los componentes montados en una placa de montaje. Se suelen vender en lotes de varios colores, tanto en tiendas físicas de electrónica como en tiendas on-line.
